8. Zusatzfunktionen

Der ASKOHEAT+ / + 2.0 bietet eine Vielzahl an Zusatzfunktionen, die für komplexere Systeme und individuelle Anforderungen aktiviert werden können.

8.1 EW-Sperre

Viele Energieversorger verlangen eine Abschaltmöglichkeit bei Netzüberlastung. Der ASKOHEAT+ / + 2.0 unterstützt diese Funktion über denselben Digitaleingang wie die Wärmepumpenanforderung.

8.1.1 ASKOHEAT+

Das Signal muss am Stecker Z3, Kontakt 1 und 2 angeschlossen werden. Im Feld „Heizstufe logisch ein“ ist der Wert 128 einzutragen.

8.1.2 ASKOHEAT+ / + 2.0

Bei der +2.0-Version kann die maximale Heizstufe für die Wärmepumpe unverändert bleiben, da ein separater Kontakt für die EW-Sperre vorhanden ist.

STEP-1 STEP-2 Option
Tile-Home_Einstellungen Tile-Waermepumpenanforderung ☑️ Wärmepumpenanforderung aktivieren (Digitaleingang)


Relaiskontakt (Open / Close)

Die Logik des digitalen Eingangs unterstützt sowohl:

  • Schließer (Normally Open) als auch
  • Öffner (Normally Closed)

Dabei wird zwischen einem offenen (open) und geschlossenen (close) Relaiskontakt unterschieden.

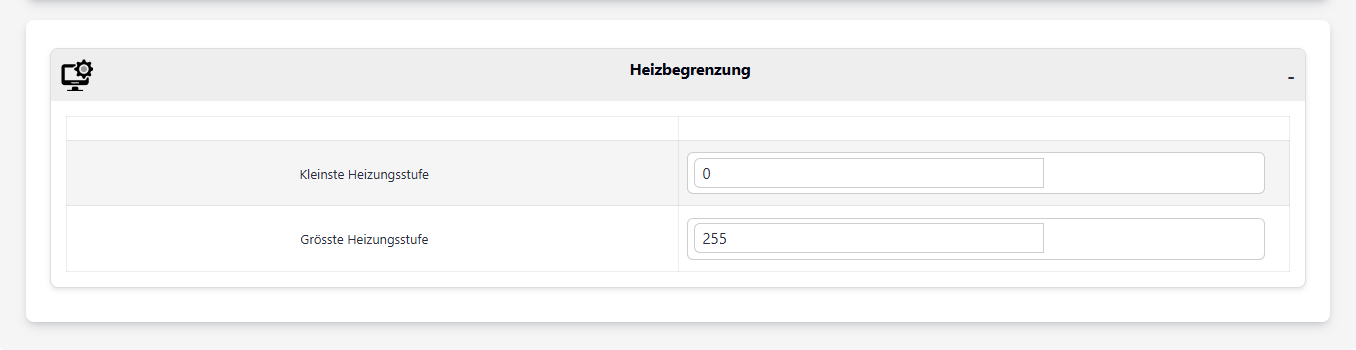

Einstellungen_Pic-15_Extra_Heizbegrenzung

8.2 Feed-In Einstellungen

Sobald die definierte Einspeiseleistung – z. B. 300 Watt (inkl. 50 W Offset) – am Netzübergabepunkt überschritten wird, aktiviert der ASKOHEAT+ / + 2.0 automatisch eine entsprechende Heizstufe.

Die Berechnung erfolgt im festgelegten Intervall (z. B. alle 10 Sekunden), um dynamisch auf Leistungsschwankungen reagieren zu können.

STEP-1 STEP-2 Option
Tile-Home_Einstellungen Tile-FeedIn ☑️ Wärmepumpenanforderung aktivieren (Digitaleingang)

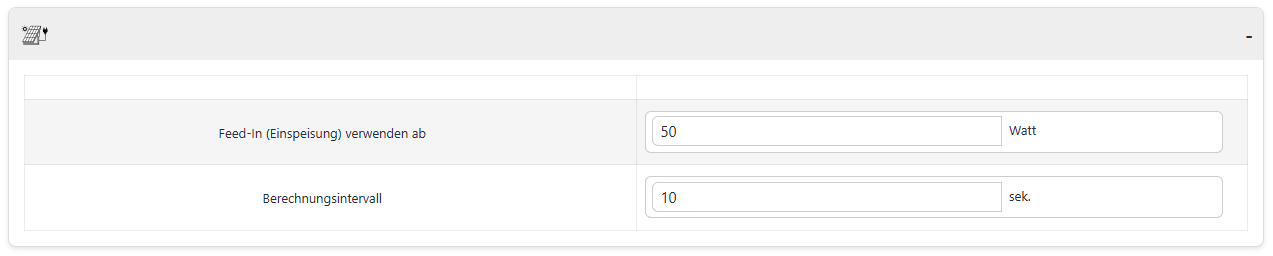

Einstellungen_Pic-13_Einspeisung_1

Feed-In Zeitfenster

Diese Funktion ist ideal für PV-Anlagen ohne vollständiges Energiemanagementsystem und ermöglicht eine einfache, netzunabhängige Eigenverbrauchsoptimierung.

Über das Feed-In-Zeitfenster kann zusätzlich eine Priorisierung innerhalb des Tages erfolgen, z. B.:

  • zuerst PV-Überschuss in einen Batteriespeicher laden
  • anschließend den ASKOHEAT+ / + 2.0 aktivieren

So lässt sich der Heizvorgang gezielt nachgelagert steuern, um andere Verbraucher oder Speicher zu bevorzugen.

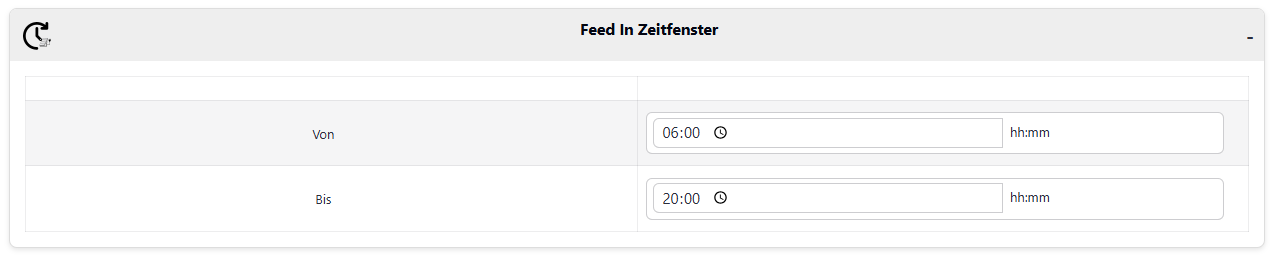

Einstellungen_Pic-13_Einspeisung_2

8.3 Kaskadierung

Über die Kaskadierungsfunktion können sich bis zu 8 ASKOHEAT+ / + 2.0 (empfohlen: maximal 4 Geräte) automatisch vernetzen und gemeinsam auf einen Einspeisewert reagieren.

Die Kommunikation erfolgt über das Protokoll ASKOFLIRT, das im Hintergrund alle im Netzwerk vorhandenen Geräte erkennt und synchronisiert.

STEP-1 STEP-2 Option
Tile-Home_Einstellungen Tile-Steuereingaenge ☑️ Kaskade als Slave aktivieren

⚠️ Hinweis

  • Die Kaskadierung funktioniert ausschließlich im Feed-In-Modus.

Master-/Slave-Prinzip

Der erste ASKOHEAT+ / + 2.0, der direkt über Power-to-Heat angebunden ist, wird automatisch als Master definiert.

  • Der Master berechnet den aktuellen Überschuss (Feed-In)
  • Der verbleibende Wert wird an alle erkannten Slave-Geräte verteilt
  • Die Slaves reagieren verzögert (träge) mit einem Sicherheitsfaktor von ca. 1,5, um Hysterese und unnötige Schaltvorgänge zu vermeiden

8.4 Relais-Einstellungen

In diesem Menü können zeitkritische Relaisparameter angepasst werden:

  • Minimale Einschaltverzögerung der internen Lastrelais
    (wichtig bei stark schwankender PV-Erzeugung)
  • Nachlaufzeit des Pumpenrelais, um Restwärme aus ASKOFLOW oder ASKOWALL effizient in den Speicher zu übertragen

Dies sorgt für:

  • weniger Schaltzyklen
  • höhere Lebensdauer der Relais
  • kontrolliertes Abkühlen des Systems
STEP-1 STEP-2
Tile-Home_Einstellungen Tile-Extra

8.5 Heizbegrenzung

In diesem Menü kann die maximale Anzahl aktiver Heizstufen begrenzt werden.

Beispiel:

  • 7-stufiger ASKOHEAT+ / + 2.0
  • Nutzung nur der ersten 3 Heizstufen

Sinnvoll bei:

  • begrenzter Netzleistung
  • limitiertem Eigenverbrauch
  • gezielter Reduktion der Heizleistung in bestimmten Betriebsmodi
STEP-1 STEP-2
Tile-Home_Einstellungen Tile-Extra

8.6 Sicherheitseinstellungen

Im Abschnitt „Sicherheitseinstellungen“ werden sicherheitsrelevante Reaktionszeiten des ASKOHEAT+ / + 2.0 bei Verbindungs- oder Steuerungsverlust definiert.

⚠️ Achtung:

  • Diese Einstellungen sollten nur von erfahrenen Technikern verändert werden, da falsche Werte zu Fehlfunktionen führen können.
STEP-1 STEP-2
Tile-Home_Einstellungen Tile-Sicherheit


Sicherheitsabschaltung – besonders wichtig

Die Sicherheitsabschaltung verhindert, dass der ASKOHEAT+ / + 2.0 über längere Zeit unbeaufsichtigt durchläuft, wenn keine gültige Steuerung mehr aktiv ist (z. B. Modbus, Analogsignal oder Notheizung).

  • Standardwert: 1440 Minuten (24 Stunden)
  • Nach Ablauf wird die Heizung automatisch deaktiviert

Diese Funktion ist essentiell, um unkontrollierte Dauerlasten und unnötigen Energieverbrauch zu vermeiden.

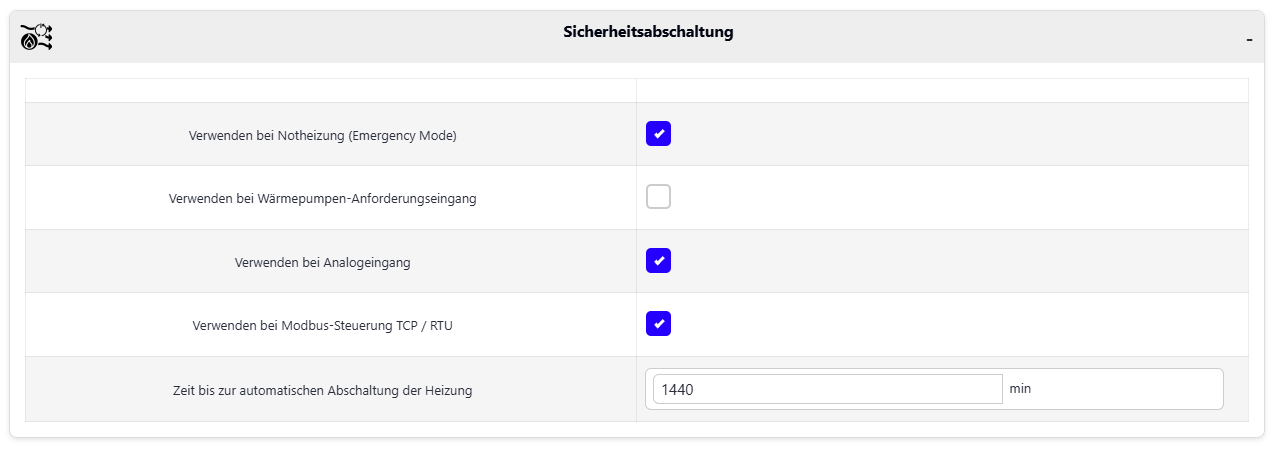

Einstellungen_Pic-17_Sicherheitseinstellungen_1
