5. Inbetriebnahme

5.1 Inbetriebnahme

Um den ASKOHEAT+ / + 2.0 erstmals in ein System zu integrieren, führt Sie der
Schnellstart-Assistent Schritt für Schritt durch die Inbetriebnahme.

Dabei werden die grundlegenden Systeminformationen erfasst, im Hintergrund automatisch aktiviert und eine Verbindung aufgebaut.

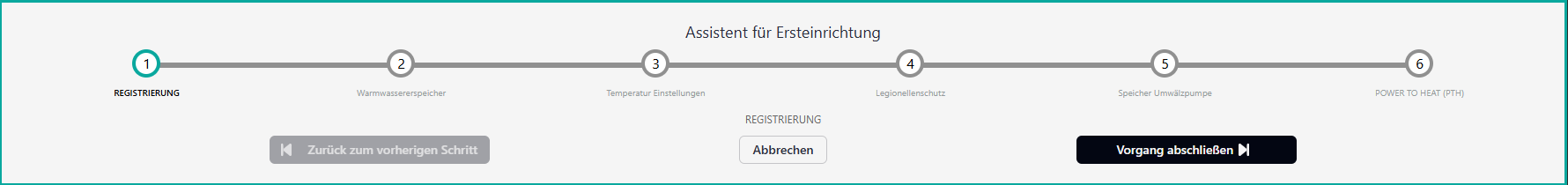

Ablauf des Schnellstart-Assistenten:
Registrierung --> Warmwasserspeicher --> Temperatureinstellungen --> Legionellenschutz --> Speicher-Umwälzpumpe --> PTH-Einstellungen
Assistent_Pic-01

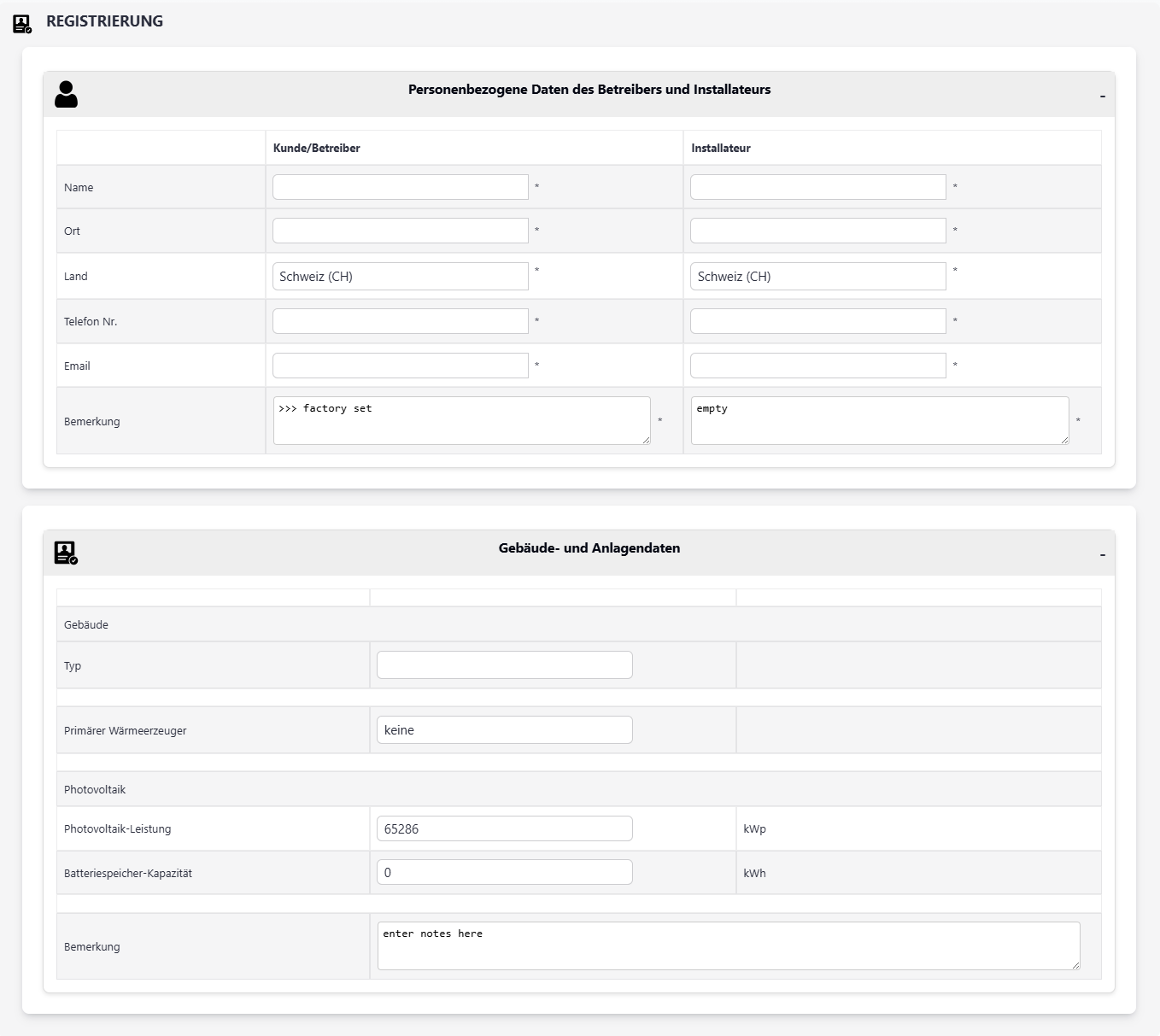

5.2 Registrierung

In diesem Schritt erfolgt die Registrierung des ASKOHEAT+ / + 2.0 im System. Einstellungen_Pic-19_REGISTRIERUNG


⚠️ Datenschutzhinweis zur Registrierung

  • Im Registrierungsbereich werden die grundlegenden Daten des Betreibers, des Installateurs sowie des Gebäudes erfasst.
  • Diese Informationen dienen der eindeutigen Zuordnung und Nachvollziehbarkeit der Anlage – sowohl für Supportzwecke als auch für Analysen.
  • Die Speicherung erfolgt ausschließlich bei Geräten mit EEPROM und ausschließlich lokal auf dem jeweiligen Gerät.
  • Eine Weitergabe oder Übertragung der Daten an externe Systeme oder Dritte findet nicht statt.
  • Die Daten werden nur für die genannten Zwecke genutzt und solange gespeichert, wie dies für den Betrieb der Anlage erforderlich ist.
  • Nutzer haben jederzeit das Recht auf Auskunft, Berichtigung und Löschung ihrer Daten.
  • Bitte beachten Sie: Die Speicherung erfolgt auf eigene Verantwortung.
  • Wir übernehmen keine Haftung für Datenverluste oder unbefugte Zugriffe, die außerhalb unseres Einflussbereichs liegen.

5.3 Warmwasserspeicher

Tragen Sie hier die relevanten Angaben zum Warmwasserspeicher ein, in dem der
ASKOHEAT+ / + 2.0 verbaut ist.

  • Auswahl der Einbauposition: (Die Einbauposition beeinflusst maßgeblich die Schichtung und das Heizverhalten.)

    • oben
    • mittig
    • unten

  • Angabe des Speichervolumens in Litern

  • Auswahl des Materials des Behälters (z. B. „emailliert“ bei Trinkwasserspeichern)

  • Festlegung, ob es sich um Trinkwasser oder Heizungswasser handelt

5.4 Temperatureinstellungen

Die Temperatureinstellungen definieren das Verhalten des ASKOHEAT+ / + 2.0 in verschiedenen Betriebsmodi. Sie steuern, unter welchen Bedingungen Heizphasen aktiviert oder deaktiviert werden.

Eine zentrale Rolle spielt dabei die Hysterese.
Sie verhindert, dass der ASKOHEAT+ / + 2.0 bei geringfügigen Temperaturabweichungen ständig ein- und ausgeschaltet wird.

Sensorenauswahl

Der ASKOHEAT+ / + 2.0 kann mit einem internen und bis zu vier externen Sensoren arbeiten.

  • Interner Sensor (Sensor 0)

    • Standardmäßig aktiv
    • Misst die Temperatur im direkten Umfeld des Heizelements

  • Externe Sensoren (PT1000)

    • Bis zu 4 Sensoren
    • Können bei Anschluss aktiviert werden
    • Erfassen Temperaturwerte aus unterschiedlichen Speicherbereichen

💡 Der Einsatz externer Sensoren ermöglicht:

  • eine präzisere Regelung
  • eine bessere Erfassung der Temperaturschichtung im Speicher

5.5 Legionellenschutz

Zur Einhaltung hygienischer Standards kann eine regelmäßige Hochtemperaturerwärmung aktiviert werden.

Dabei sorgt der ASKOHEAT+ / + 2.0 in festgelegten Intervallen dafür, dass das Wasser für eine bestimmte Zeit auf mindestens 65 °C erwärmt wird, um Legionellen abzutöten.

Diese Funktion ist essenziell für Warmwassersysteme mit Speichern, die nicht regelmäßig auf hohe Temperaturen erhitzt werden.

⚠️ Hinweis:

  • Der Legionellenschutz kann Energie aus dem Stromnetz beziehen.

5.6 Speicher-Umwälzpumpe

In diesem Bereich werden die Einstellungen zur Ansteuerung einer Speicher-Umwälzpumpe vorgenommen.

Die Pumpe dient der gezielten Umwälzung von warmem Wasser im Speicher.

  • Folgende Parameter werden definiert:
    • Temperaturbereich, in dem die Pumpe aktiviert wird
    • Auswahl des Sensors, dessen Messwert für die Steuerung verwendet wird

5.7 PtH-Einstellungen

Die Power-to-Heat (PtH) Einstellungen ermöglichen die Anbindung externer Systeme und die Kommunikation über Modbus.

Verfügbare Optionen:

  • Modbus Slave (RTU / TCP)
    Falls der ASKOHEAT+ / + 2.0 als Modbus-Slave agieren soll
    z. B. Energiemanager, HEMS, Loxone

  • RTU-Verbindung (RS485)
    Für Modbus-RTU-Kommunikation
    z. B. Zähler mit RS485-Schnittstelle

  • LAN-Verbindung
    Für Modbus TCP/IP-Kommunikation
    z. B. Wechselrichter, Batteriespeicher

  • Sondereinstellungen Modbus RTU/TCP
    Detaillierte Protokoll- und Kommunikationseinstellungen zur Optimierung der Modbus-Verbindung

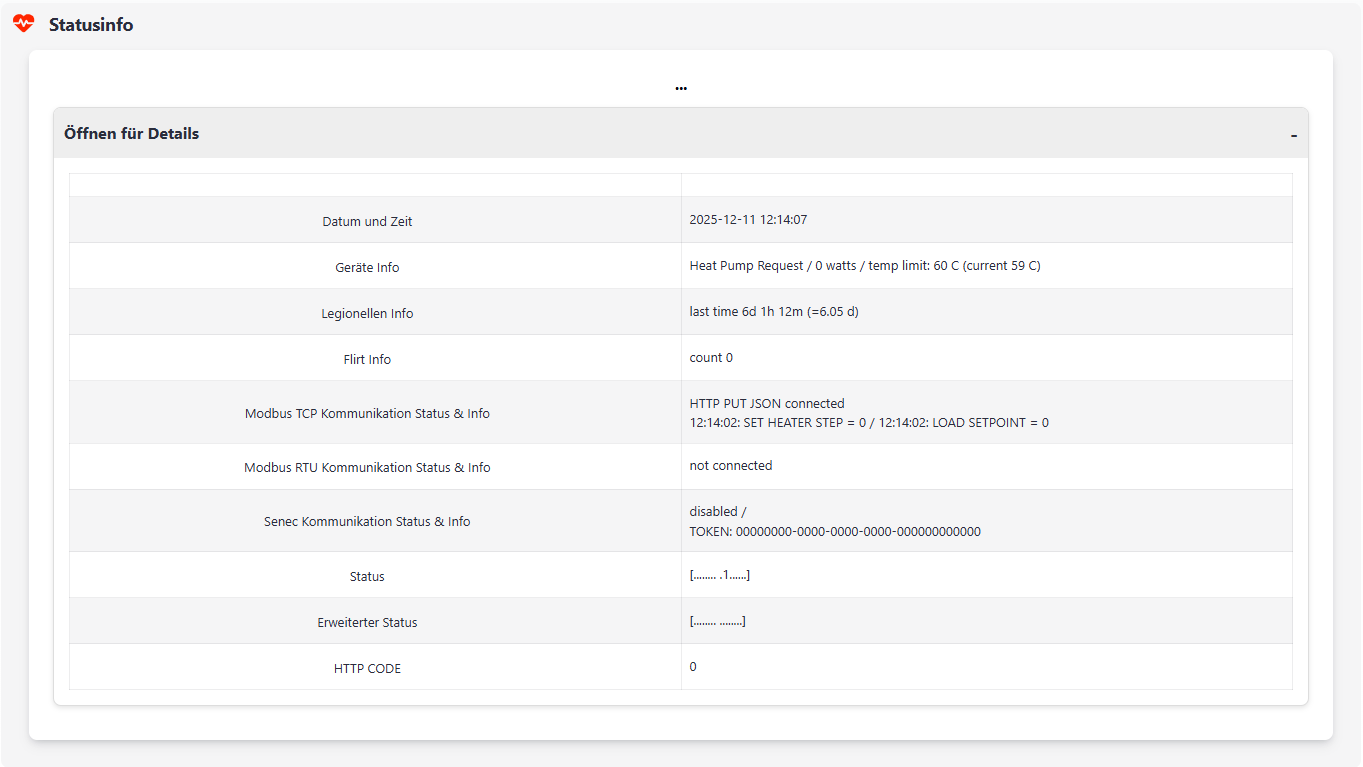

5.8 Statusinfo

Die Statusinfo ist eine zentrale Funktion und steht auf der Seite der PtH-Einstellungen zur Verfügung.

Sie ermöglicht jederzeit eine direkte Rückmeldung über den aktuellen Betriebszustand des ASKOHEAT+ / + 2.0 – unabhängig davon, welche Einstellungen gerade vorgenommen werden. Wizard_Pic-03_Status-Info

5.9 Nachträgliche Anpassung der Parameter

Nach der Inbetriebnahme können einzelne Parameter jederzeit angepasst oder ergänzt werden.

Dazu stehen zwei einfache Möglichkeiten zur Verfügung:

  • Erneutes Öffnen des Schnellstart-Assistenten und Durchlaufen der gewünschten Schritte
  • Direkte Navigation über das Menü „Einstellungen“ zum entsprechenden Bereich

Alle Änderungen werden sofort übernommen und wirken sich unmittelbar auf das Betriebsverhalten des ASKOHEAT+ / + 2.0 aus.
